Краткое введение

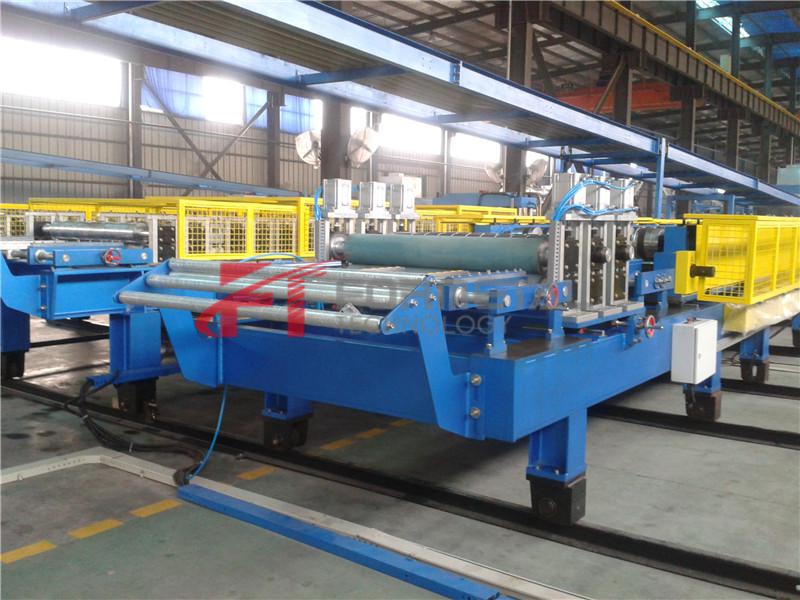

Профилегибочная машина для производства сэндвич-панелей представляет собой прокатную секцию непрерывной линии производства сэндвич-панелей. Он производит верхний или нижний металлический слой сэндвич-панели. Он может производить стеновой или кровельный профиль. Профилегибочную машину можно переключать, перемещая по рельсу для производства различных профилей. Он может автоматически направлять, создавать микрооребрение и профилировать.

Машина может быть настроена в соответствии с конкретными техническими требованиями заказчика.

Техническая спецификация

Нет.	Вещь		Параметр	Примечание
1	Подходящий материал	Тип	Предварительно окрашенная панель/ алюминий/ нержавеющая сталь	Нержавеющая сталь используется для панели холодильной камеры.
		Ширина (мм)	На основе профиля сэндвич-панели	Решено клиентом
		Толщина (мм)	0,3-0,8
		Предел текучести (МПа)	250-320
2	Скорость формования (м/мин)		10	Согласно фактическому дизайну
3	Материал ролика		Сталь №45 или Cr12MoV	с твердым хромированием
4	Диаметр вала ролика		50	Согласно фактическому дизайну
5	Мощность двигателя траверсы профилегибочного станка (регулировка ширины)		0,55 кВт	Согласно фактическому дизайну
6	Мощность двигателя траверсы главной машины (движение по рабочей линии вне линии на ведущих колесах)		1,5 кВт	Согласно фактическому дизайну
7	Мощность главного двигателя (двигатель привода профилегибочного станка)		3кВт	Согласно фактическому дизайну
8	Система контроля		Система управления ПЛК, управление : экран+кнопка	Подключен к линии сэндвич-панелей

Описание

Профилегибочная машина для сэндвич-панелей может быть изготовлена по индивидуальному заказу.

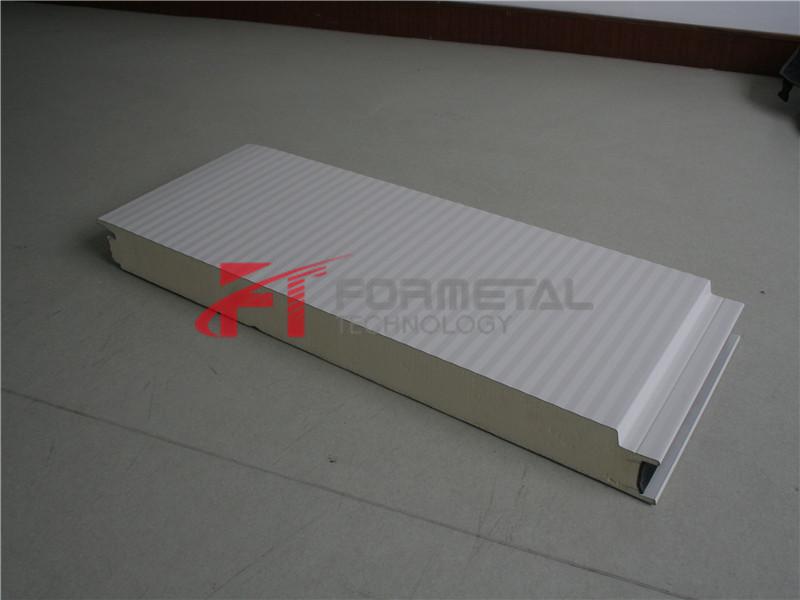

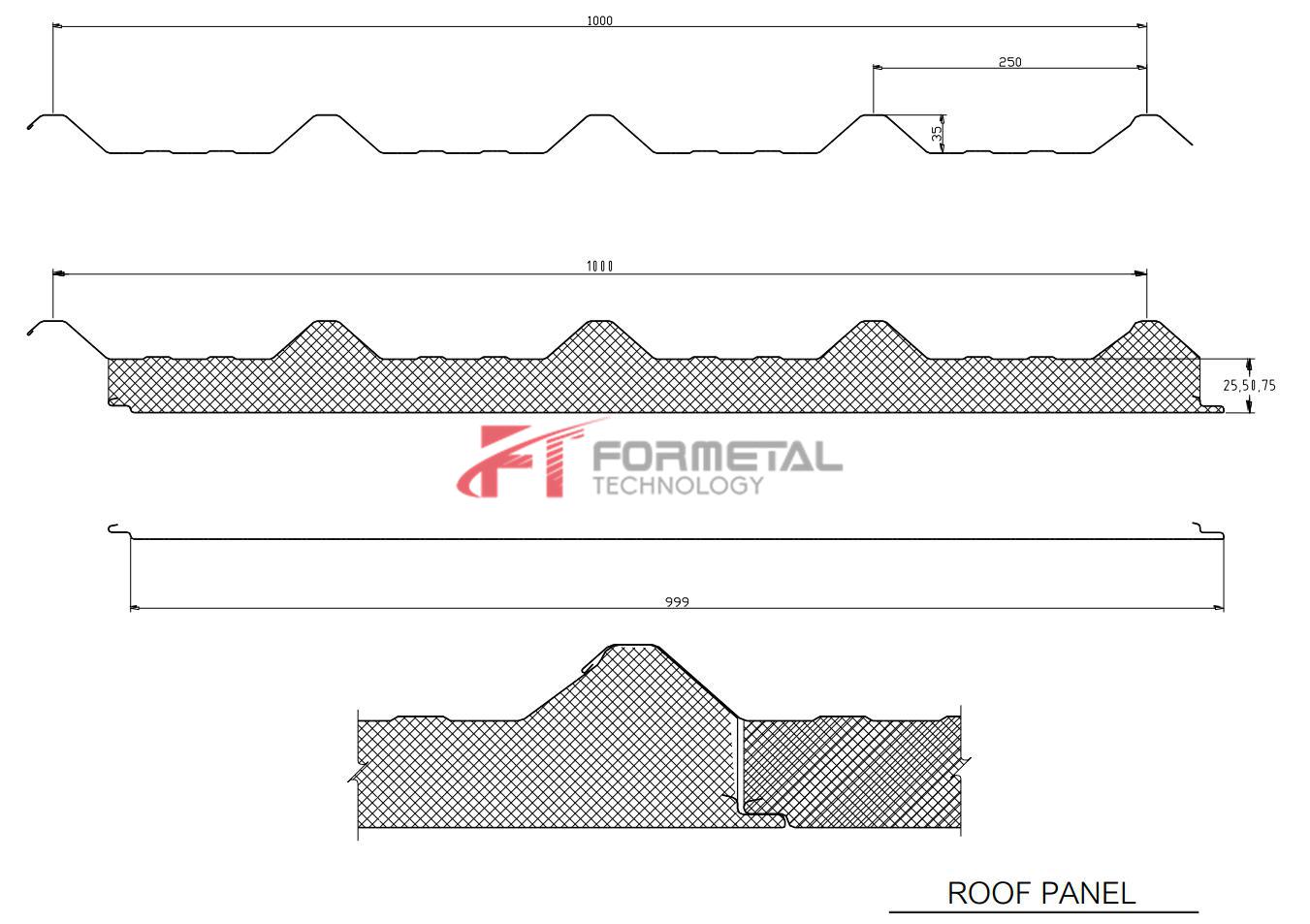

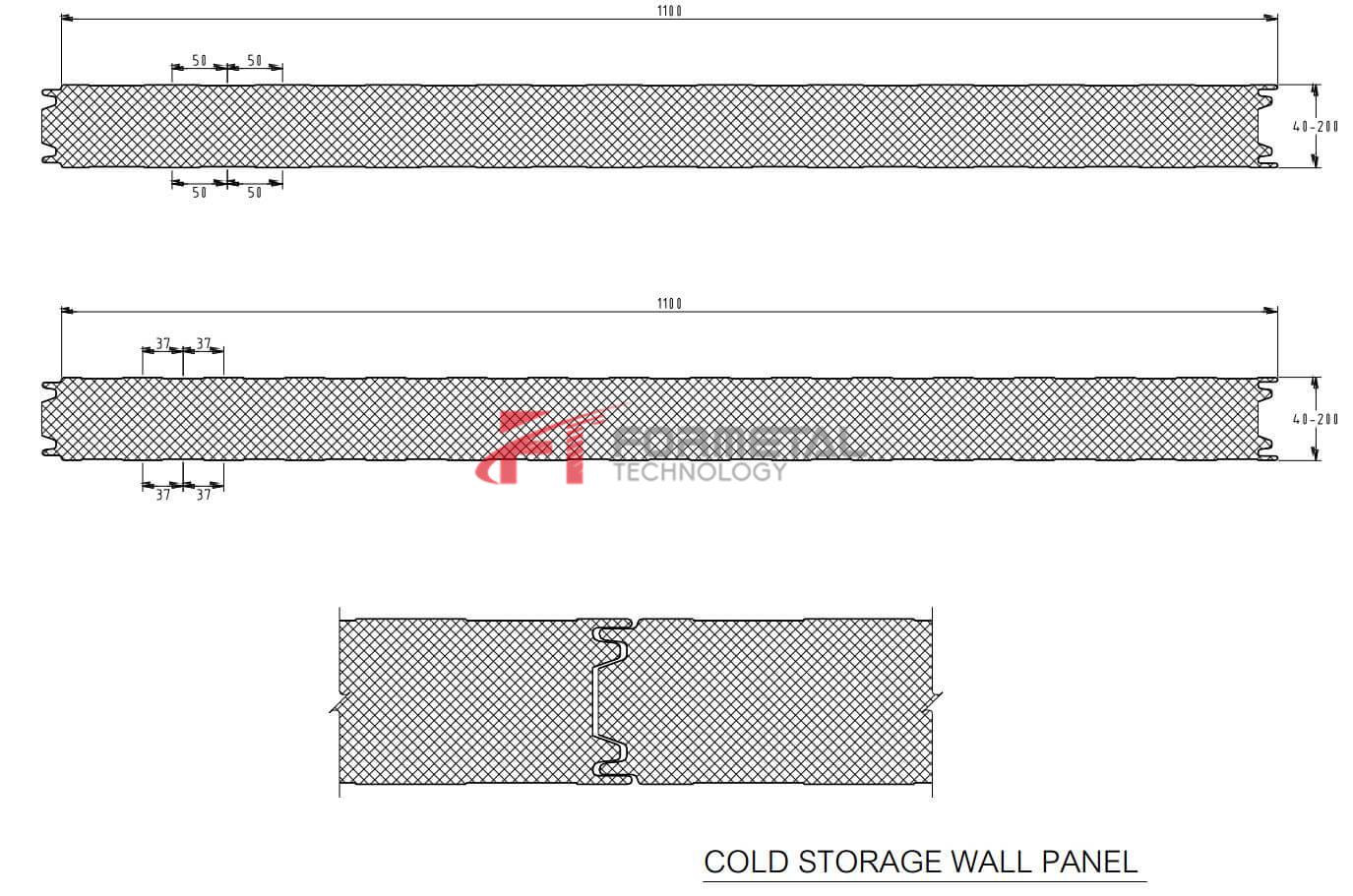

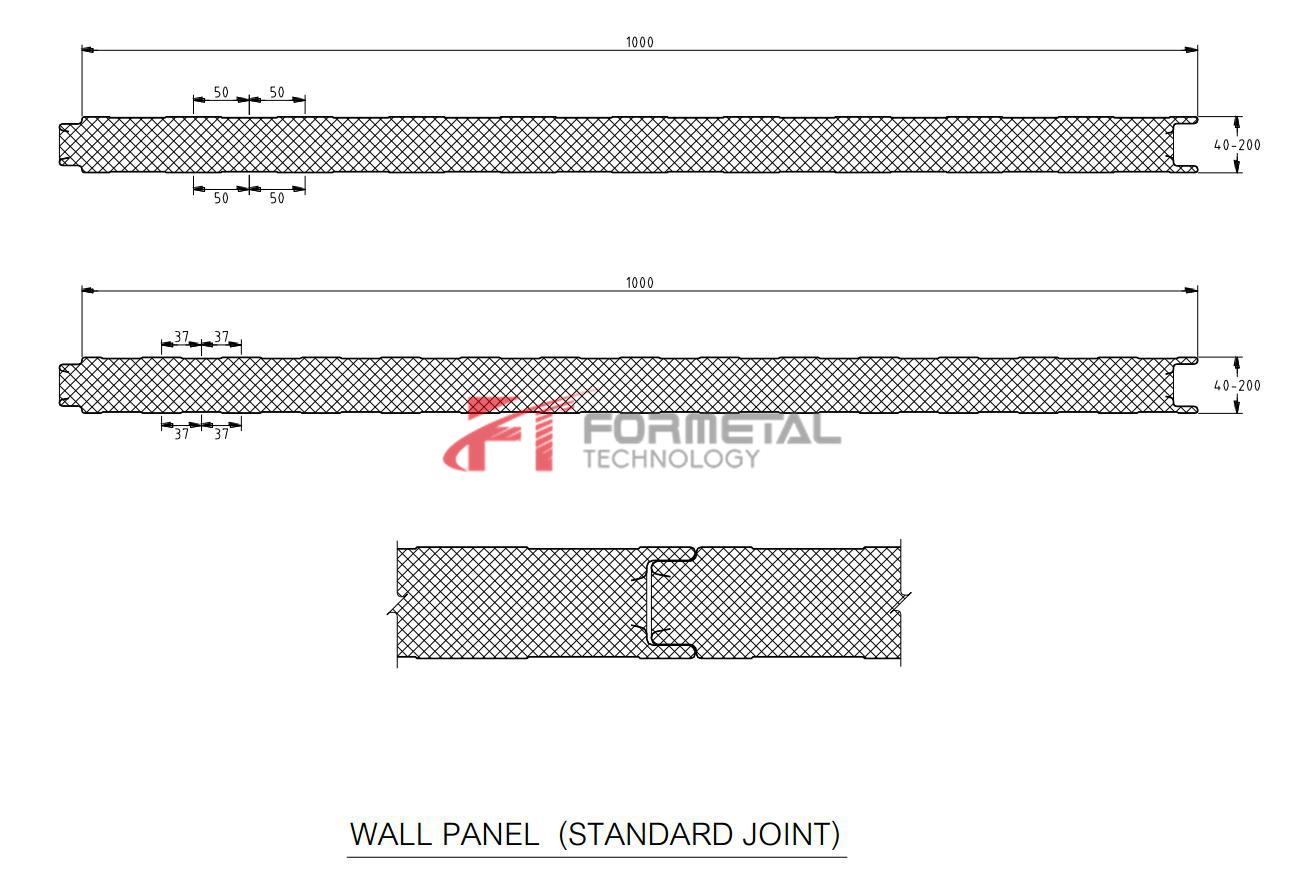

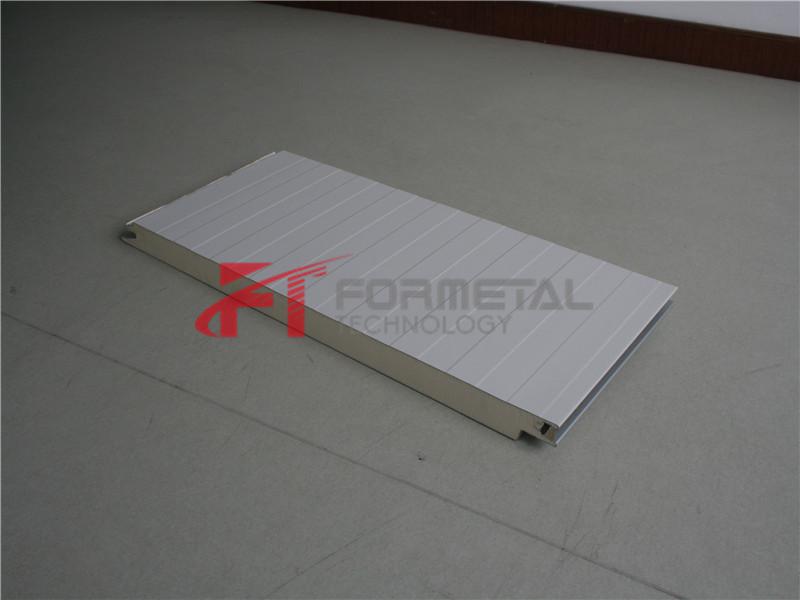

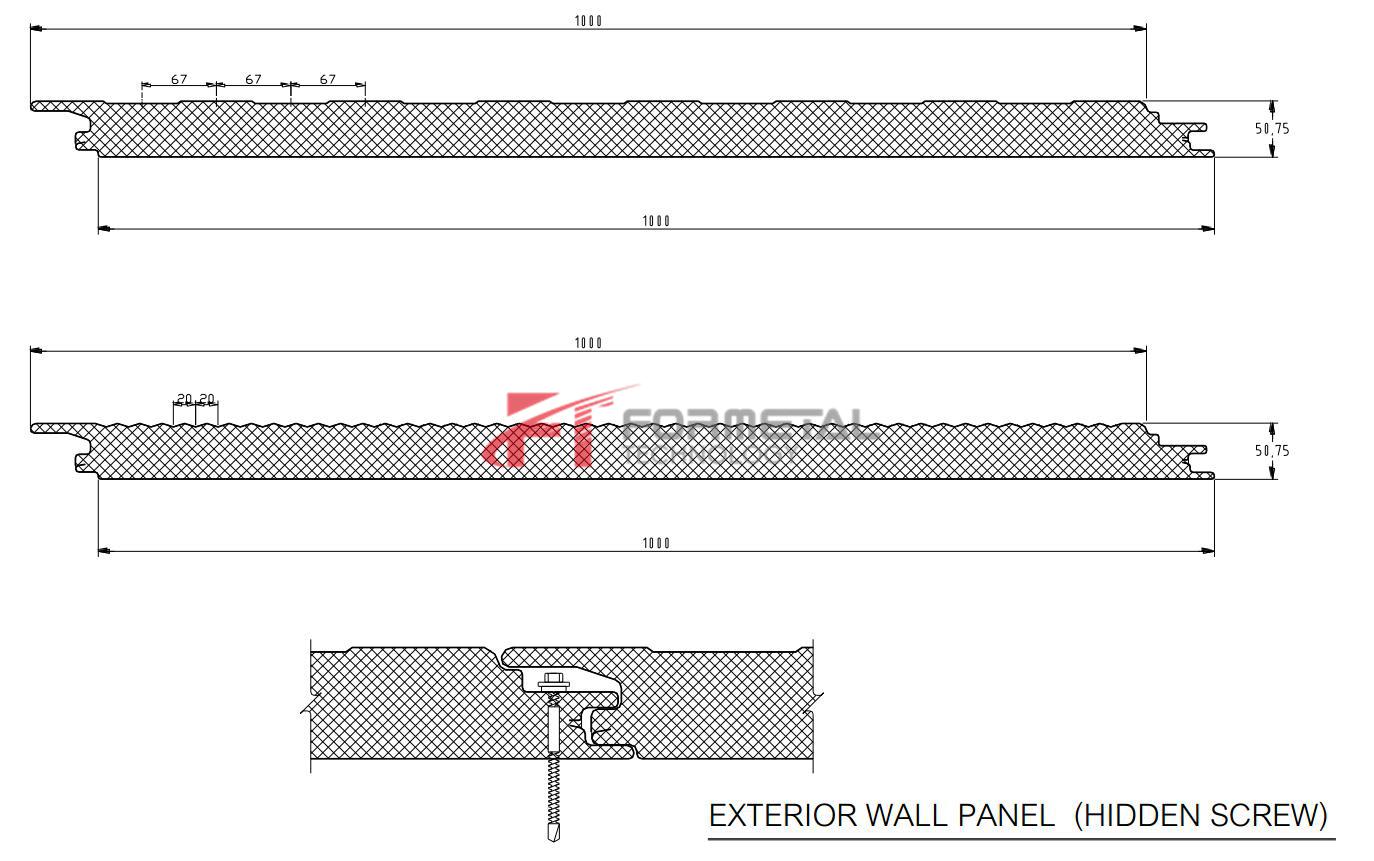

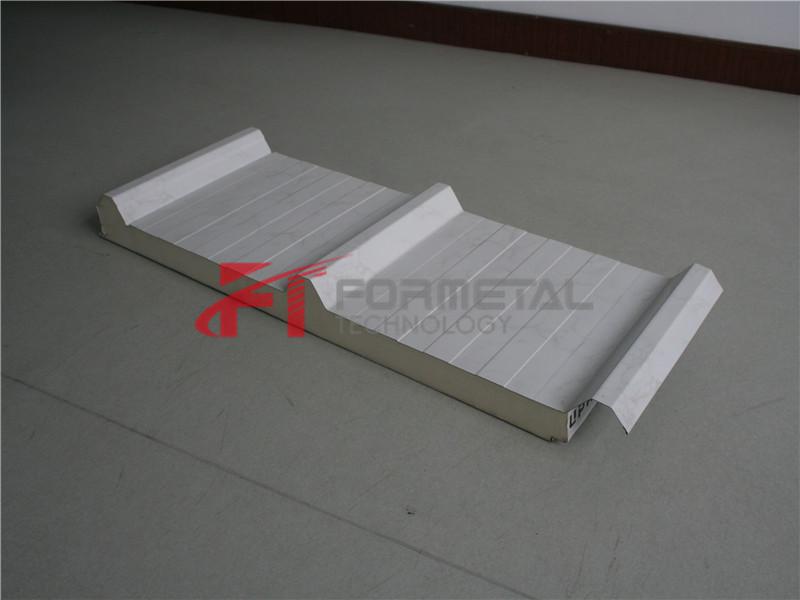

Чертеж профиля (может быть разработан в соответствии с другим заказчиком)

Рабочий процесс

Направленная подача 鈫� Микрооребрение (для стеновых сэндвич-панелей) 鈫扲формование валков

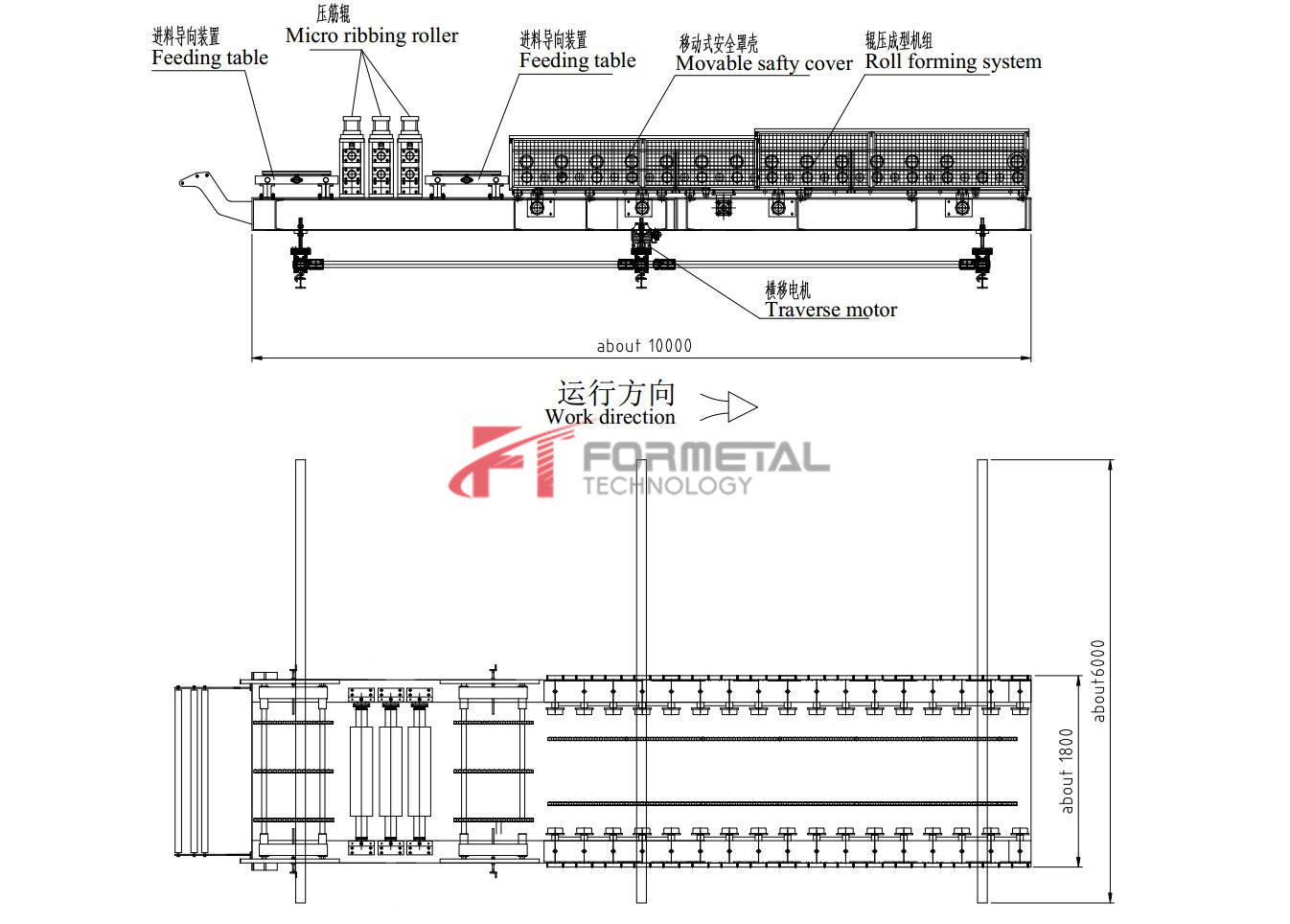

Компоновочный чертежпрофилегибочной машины для производства сэндвич-панелей

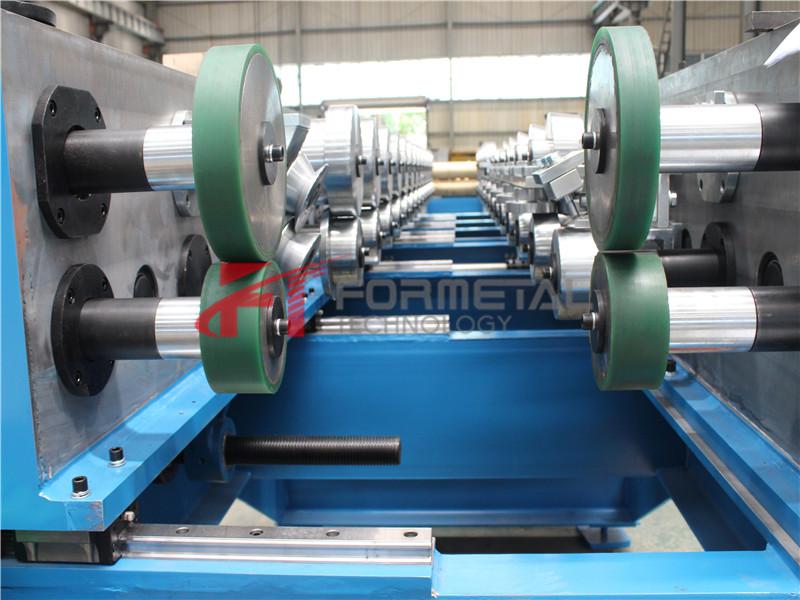

Высокоточное профилегибочное устройство с точными роликами с микрооребрением

1. Корпус машины имеет сварную конструкцию с пескоструйной обработкой.

2. Ролик этой линии изготовлен из стали № 45, поверхность окрашена твердым хромом, все обработано на прецизионных станках с ЧПУ, поэтому ролик имеет хорошую жесткость.

3.Если это стеновая сэндвич-панель, перед формированием рулона используются ролики с микрооребрением.

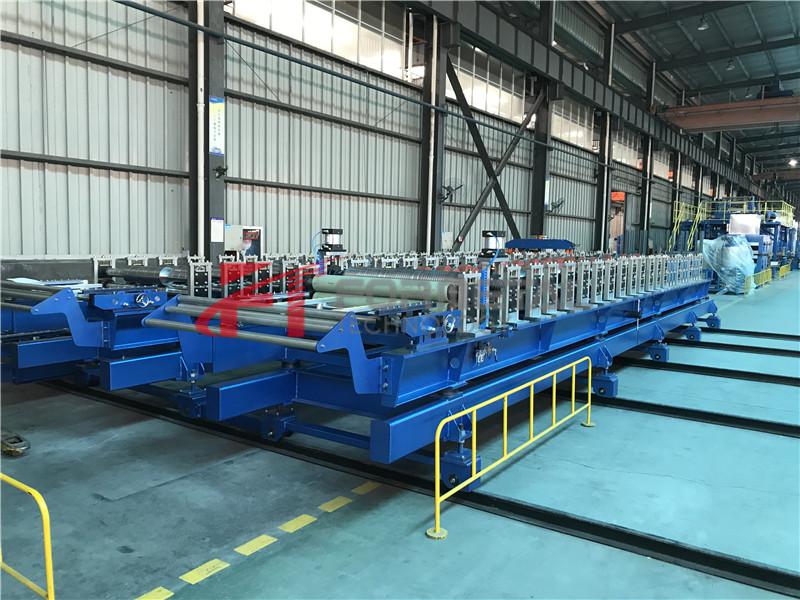

Удобная регулировка ширины панели и перемещение машины

1.Профилегибочная машина для сэндвич-панелей использует кассетный тип, поэтому обе стороны могут перемещаться для регулировки ширины панели.

2. Машина может быть перемещена в или из непрерывной линии сэндвич-панелей с колесом и рельсом в нижней части профилегибочных машин.

Заявление

Применение продуктапрофилегибочной машины для производства сэндвич-панелей.

Чтобы удовлетворить различные требования клиентов, мы проектируем и производимпрофилегибочные машины для производства сэндвич-панелей с различными спецификациями, моделями и конфигурациями.
